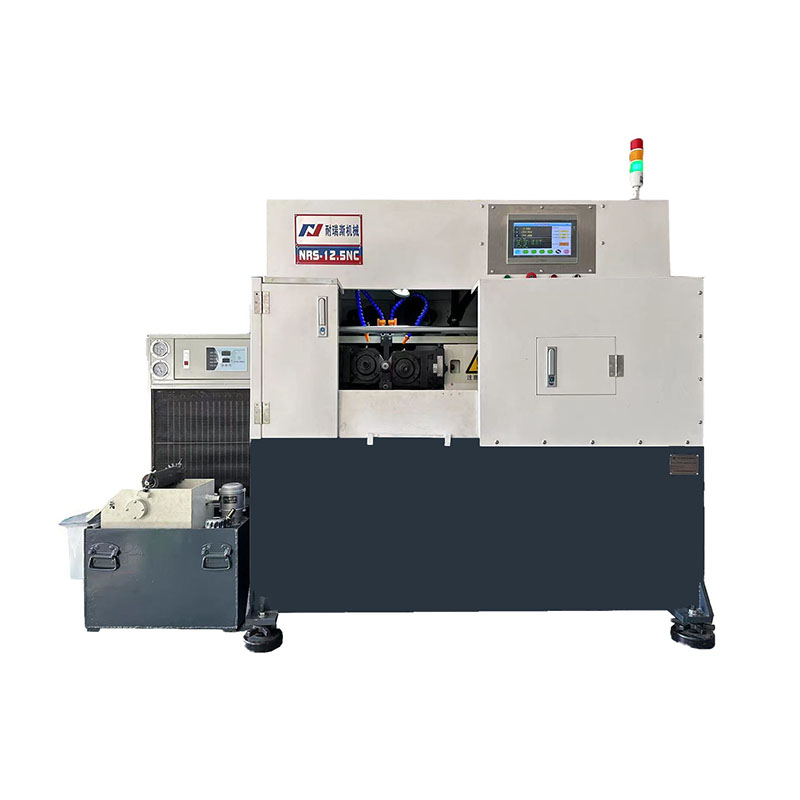

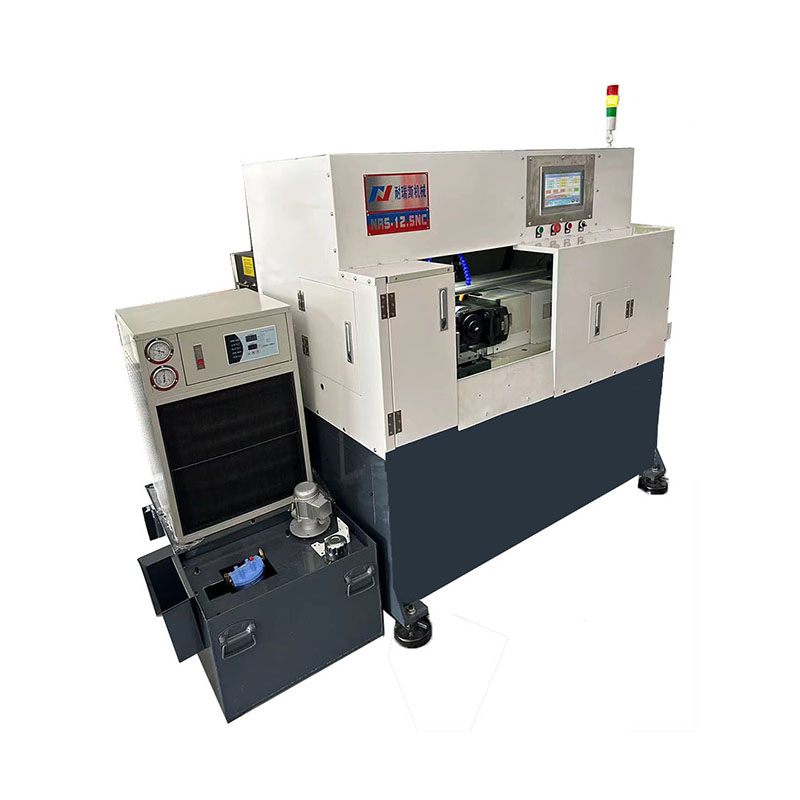

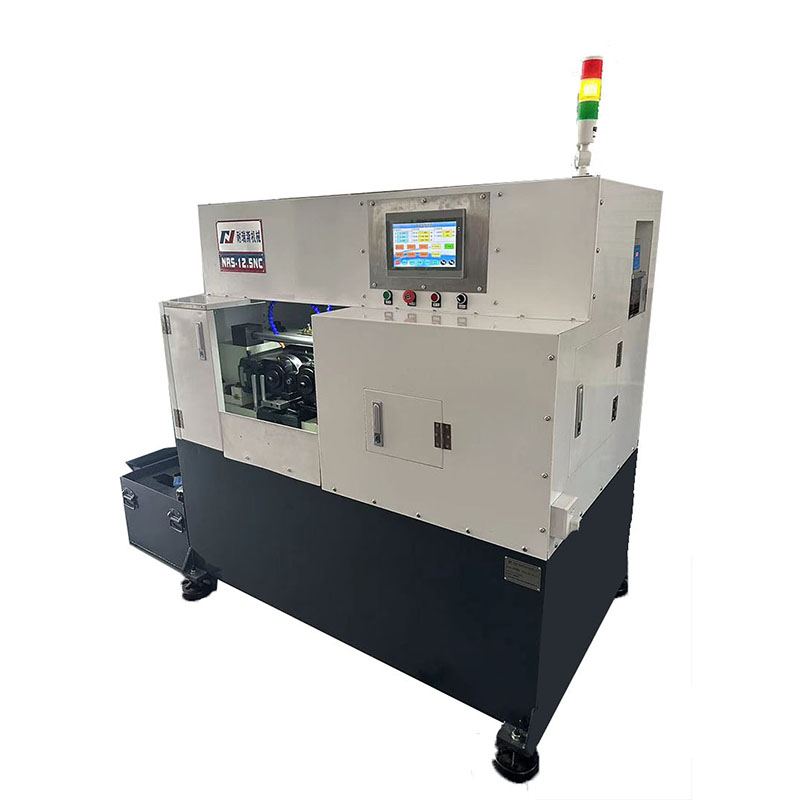

स्वचालित सीएनसी थ्रेड रोलिङ मिसिन उच्च रोलिंग सटीकता र डिजिटलाइजेशन, र सजिलो स्वचालन को विशेषताहरु छ।
स्वचालित सीएनसी थ्रेड रोलिङ मिसिन उच्च रोलिंग सटीकता र डिजिटलाइजेशन, र सजिलो स्वचालन को विशेषताहरु छ।
Dongguan Neres हार्डवेयर मेसिनरी co., LTD। चीनमा थ्रेड रोलिङ निर्माता हो, स्वचालित सीएनसी थ्रेड रोलिङ मेसिन उन्नत डिजिटल कन्ट्रोल टेक्नोलोजी स्वतन्त्र अनुसन्धान र उच्च प्रदर्शन रोल बनाउने मेसिनको विकासको मेरो कारखाना प्रयोग हो। यो मुख्यतया सानो मोड्युलस involute spline र उच्च परिशुद्धता बाह्य थ्रेड को चिसो गठन को लागी प्रयोग गरिन्छ। यो अन्य उच्च परिशुद्धता conodont को कोल्ड रोलिंग गठन को लागी पनि प्रयोग गर्न सकिन्छ। निम्न फाइदाहरू छन्:
âटच स्क्रिन सञ्चालन प्यानल, अधिक सटीक नियन्त्रण;
उच्च कठोर बेडको आधारमा, विभिन्न रोलिङ फिक्स्चरको व्यापक डिजाइन आवश्यक छ;
â तीन-अक्ष सर्वो अपरेशन, शुद्धता र मोल्ड जीवन सुधार;
यो स्वचालित सीएनसी थ्रेड रोलिङ मेसिन सरल सञ्चालन हो, बायाँ र दायाँ स्पिन्डल रोलर दाँत दूरी र दाँत स्थिति बीच डेटा इनपुट द्वारा समायोजित गर्न सकिन्छ, बायाँ र दायाँ स्पिन्डल को बीच दूरी को आकार इनपुट द्वारा समायोजित गर्न सकिन्छ। डाटा;
उच्च रोलिङ हुन सक्छ, बायाँ र दायाँ स्पिन्डल आफ्नै स्वतन्त्र सर्वो मोटर ड्राइभ मार्फत, सिंक्रोनस नियन्त्रण मार्फत उच्च परिशुद्धता रोलिङ प्राप्त गर्न दाँत पूर्वाग्रह हटाउन सक्छ;
âगैर-हाइड्रोलिक फिड बल स्क्रू, मेशिन शुद्धतामा हाइड्रोलिक तापमान परिवर्तनको प्रभाव कम गर्नुहोस्;
âरेडियल रोलिङ, अक्षीय रोलिङ, रिरोलिङ, रेसिप्रोकेटिङ रोलिङ ४ प्रशोधन विधिहरूसँग, पालैपालो बहु-स्टेशन रोलिङको लागि समान वर्कपीस हुन सक्छ;
यो स्वचालित सीएनसी थ्रेड रोलिङ मेसिन विशेष भागहरु संग सुसज्जित छ, स्प्लाइन शाफ्ट, भोर्टेक्स शाफ्ट, साधारण थ्रेड, सीधा अन्न, जाल र सटीक रोलिंग को लागी अन्य भागहरु लाई महसुस गर्न सक्छ;
हामीसँग दुई प्रकारका CNC थ्रेड रोलिङ मेसिन छन्: NRS-25NC र NRS-15NC।
प्राविधिक विनिर्देशहरू |
NRS-25NC |
|
उत्पादनको नाम |
स्वचालित सीएनसी थ्रेड रोलिङ मिसिन |
|
थ्रेडको दायरा |
डुब्दै रोलिङ MAX। व्यास |
80mm |
फिड रोलिङ MAX मार्फत। व्यास |
४५ मिमी |
|
लम्बाइको दायरा (फिडमा) |
120mm |
|
लम्बाइको दायरा (थ्रु-फिड) |
3000mm |
|
स्पिन्डल गति |
1ï½60rpm/min CVT |
|
दायाँ स्पिन्डल फिड गति |
MAX.600mm/min |
|
स्पिन्डलहरू बीचको दूरी |
180mmï½280mm |
|
स्पिन्डल यात्रा |
100mm |
|
स्पिन्डल रोटेशन कोण |
±7.5° |
|
डेटम स्तर देखि स्पिन्डल को केन्द्र सम्म उचाई |
180mm |
|
बल स्क्रू स्नेहन |
स्वचालित जबरजस्ती स्नेहन |
|
दायाँ स्पिन्डल गाइड सतह को स्नेहन |
||
थ्रेड रोलिङ मर्छ |
MAX। व्यास |
220mm |
बोर व्यास |
७५ मिमी |
|
चौडाइ दायरा |
150mm |
|
मुख्य तरिका |
|
|
स्पिन्डल ड्राइभको लागि मोटर पावर |
सर्वोमोटर 2 × 5.5 किलोवाट |
|
कोलान्ट शक्ति |
०.०९ किलोवाट |
|
अधिकतम रोलिंग दबाव |
250KN |
|
भुइँ देखि स्पिन्डल केन्द्र सम्म उचाइ |
950mm |
|
सञ्चालन आवश्यक ठाउँ |
2100mm*1600mm*2100mm |
|
शुद्ध वजन |
3200kgs |
|
नियन्त्रण अक्षहरूको संख्या |
३ अक्षहरू |
|
दायाँ स्पिन्डल मोबाइल सर्वो मोटर |
५.५ किलोवाट |
|
न्यूनतम निर्देशन इकाई |
सीधा अक्ष |
०.००१ मिमी |
परिक्रमा अक्ष |
०.००१° |
