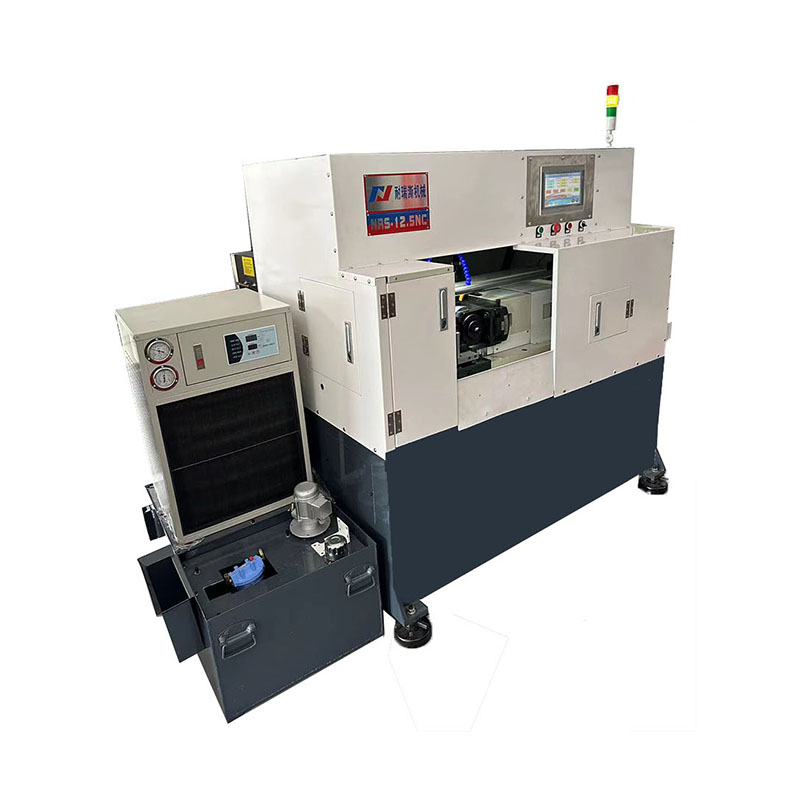

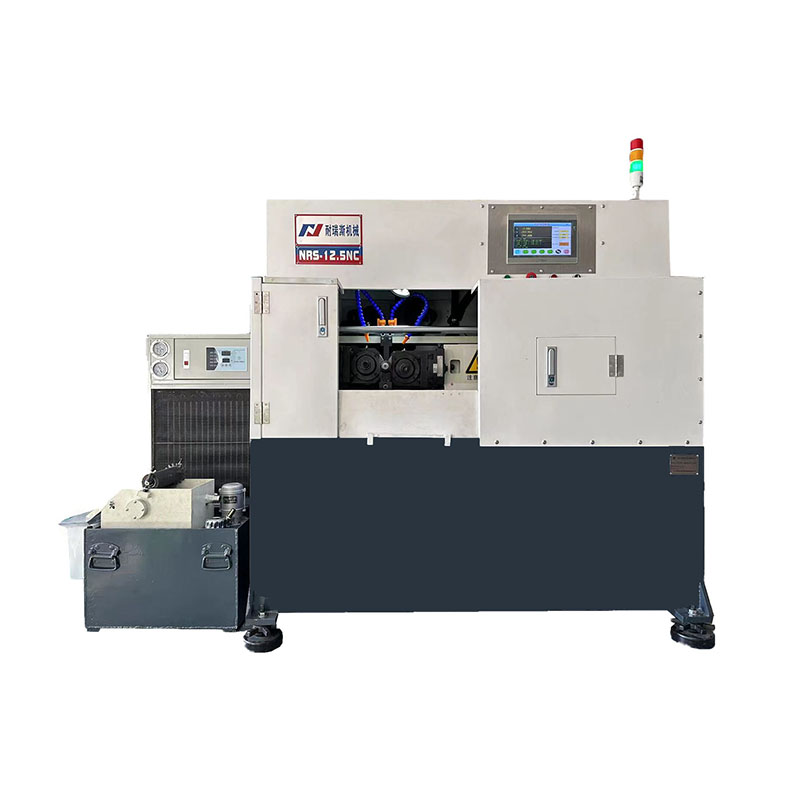

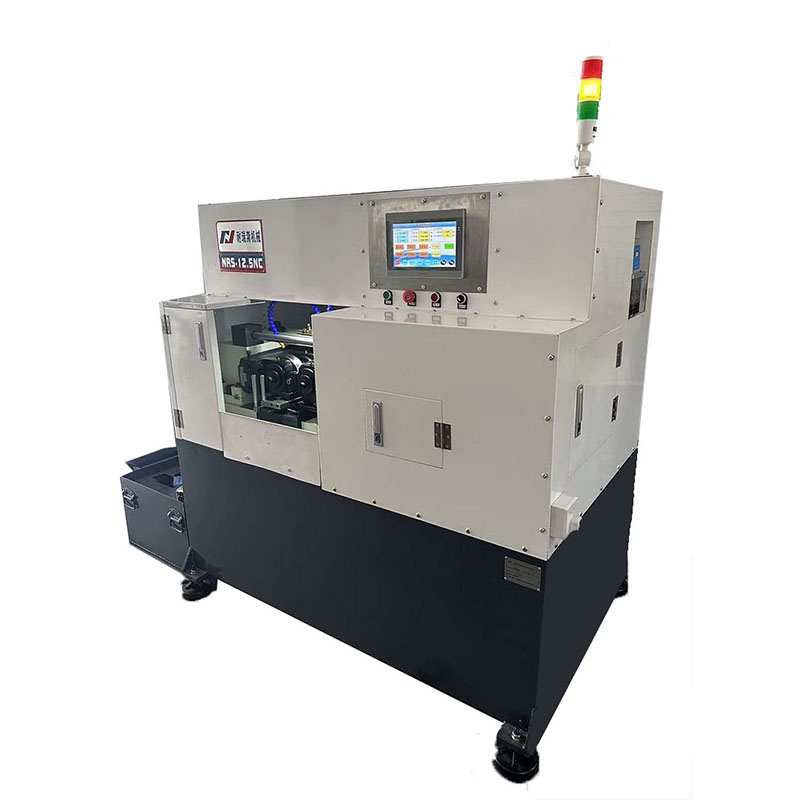

हाई स्पीड प्रेसिजन थ्रेड रोलिङ मेसिन हाम्रो कम्पनी द्वारा स्वतन्त्र रूपमा विकसित नयाँ मोडेल हो। हाई स्पीड प्रेसिजन थ्रेड रोलिङ मेसिनमा ठोस खोल, उन्नत डिजिटल टच स्क्रिन र नियन्त्रण कार्यक्रम, उच्च परिशुद्धता, सरल सञ्चालन, व्यापक रूपमा दाँत रोलिङ, knurling र थ्रेड गठन प्रक्रिया को अन्य प्रकार मा प्रयोग गरिन्छ।
हाई स्पीड प्रेसिजन थ्रेड रोलिङ मेसिन हाम्रो कम्पनी द्वारा स्वतन्त्र रूपमा विकसित नयाँ मोडेल हो। हाई स्पीड प्रेसिजन थ्रेड रोलिङ मेसिनमा ठोस खोल, उन्नत डिजिटल टच स्क्रिन र नियन्त्रण कार्यक्रम, उच्च परिशुद्धता, सरल सञ्चालन, व्यापक रूपमा दाँत रोलिङ, knurling र थ्रेड गठन प्रक्रिया को अन्य प्रकार मा प्रयोग गरिन्छ।
1.workpiece clamping प्रकार र प्रकार रोलिङ मिसिन मार्फत
डिजिटल सूचक (वैकल्पिक) स्पिन्डल कोण सेटिङ फाइन-ट्यून गर्न प्रयोग गर्न सकिन्छ
2. बायाँ र दायाँ स्पिन्डलहरू आफ्नै स्वतन्त्र मोटरहरूद्वारा संचालित हुन्छन्, र दाँतहरू बीचको विचलनलाई सिंक्रोनस नियन्त्रणद्वारा पूर्ण रोलिङ प्राप्त गर्नको लागि हटाइएको छ।
3. रोलरको पिच समायोजन NC स्क्रिनको इनपुट मानद्वारा नियन्त्रित हुन्छ
4. प्रशोधन अवस्था र आयाम सुधार डेटा संग भण्डारण गरिन्छ, र दोहोर्याइएको प्रशोधन को समयमा डाटा पुन: उत्पादन धेरै सरल छ
5. मानक 3 अक्ष, वैकल्पिक वैकल्पिक 2 अक्ष CNC संरचना, एक साधारण आदेश मार्फत जटिल रोलिङ प्रशोधन गर्न सकिन्छ
6. दायाँ स्पिन्डल टेबलको स्थिरता महसुस गर्न उच्च कठोरता रैखिक गाइड रेल र ठूलो व्यास बल स्क्रू प्रयोग गरिन्छ।
7. अघिल्लो मोडेल सुधार गर्नुहोस्, डाटा आदेश परिमार्जन गरेर सजिलै पिच मिलान पूरा गर्न सक्नुहुन्छ
8. गैर-हाइड्रोलिक प्रकार अनुकूल वातावरणीय संरक्षण, तापमान परिवर्तन प्रभावको कारण मशीनिंग सटीकता सानो छ, शुद्धता स्थिर छ
प्राविधिक विनिर्देशहरू |
NRS-15NC |
|
उत्पादनको नाम |
उच्च गति प्रेसिजन थ्रेड रोलिङ मिसिन |
|
थ्रेडको दायरा |
डुब्दै रोलिङ MAX। व्यास |
40mm |
फिड रोलिङ MAX मार्फत। व्यास |
२५ मिमी |
|
लम्बाइको दायरा (फिडमा) |
80mm |
|
लम्बाइको दायरा (थ्रु-फिड) |
3000mm |
|
स्पिन्डल गति |
1ï½70rpm/min CVT |
|
दायाँ स्पिन्डल फिड गति |
MAX.1000mm/min |
|
स्पिन्डलहरू बीचको दूरी |
140mmï½220mm |
|
स्पिन्डल यात्रा |
80mm |
|
स्पिन्डल रोटेशन कोण |
±6° |
|
डेटम स्तर देखि स्पिन्डल को केन्द्र सम्म उचाई |
125 मिमी |
|
बल स्क्रू स्नेहन |
स्वचालित जबरजस्ती स्नेहन |
|
दायाँ स्पिन्डल गाइड सतह को स्नेहन |
||
थ्रेड रोलिङ मर्छ |
MAX। व्यास |
175 मिमी |
बोर व्यास |
५४ मिमी |
|
चौडाइ दायरा |
80mm |
|
मुख्य तरिका |
|
|
स्पिन्डल ड्राइभको लागि मोटर पावर |
सर्वोमोटर 2 × 3.1 kw |
|
कोलान्ट शक्ति |
०.०९ किलोवाट |
|
अधिकतम रोलिंग दबाव |
150KN |
|
भुइँ देखि स्पिन्डल केन्द्र सम्म उचाइ |
950mm |
|
सञ्चालन आवश्यक ठाउँ |
1600mm*1300mm*1900mm |
|
शुद्ध वजन |
1500kgs |
|
नियन्त्रण अक्षहरूको संख्या |
३ अक्षहरू |
|
दायाँ स्पिन्डल मोबाइल सर्वो मोटर |
५.१ किलोवाट |
|
न्यूनतम निर्देशन इकाई |
सीधा अक्ष |
०.००१ मिमी |
परिक्रमा अक्ष |
०.००१° |
